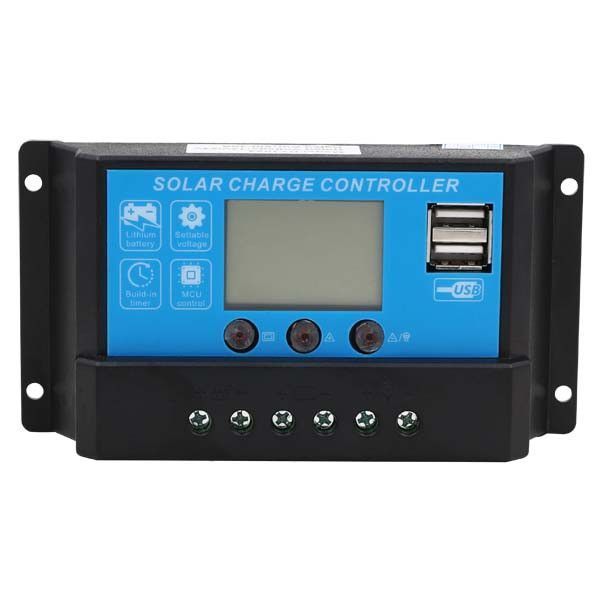

Контролер DY-2024 це високоінтелектуальний, багатоцільовий контролер сонячної підзарядки та розряду. Вбудований РК-дисплей з дуже дружнім інтерфейсом, гнучке налаштування всіх параметрів. Повною мірою підходить під різне обладнання.

Основна відмінність контролера DY-1024 - НАЯВНІСТЬ USB ГНІЗД ДЛЯ ЗАРЯДКИ МОБІЛЬНИХ ТЕЛЕФОНІВ, СМАРТФОНІВ.

Цей контролер може зарядити будь-яку портативну техніку, яку можна заряджати від гнізда USB комп'ютера.

Особливості контролера DY-2024

1. У схемі використовується промисловий контролер.

2. Великий рідкокристалічний екран.

3. Усі параметри, що налаштовуються.

4. Інтелектуальний триступінчастий керований ШІМ заряджання.

5. Вбудований захист від короткого замикання та обриву ланцюга навантаження.

6. Вбудований захист від зворотного розрядження та перезаряджання аккумуляторів.

7. Струмовий захист на компліментарних парах MOSFET.

8. Мале нагрівання компонентів пристрою.

9. Ступінь захисту оболонки за стандартами IEC-60529, DIN 40050 - IP21

Контролер DY-2024 може працювати з наступними типами акумуляторів:

1. Гелеві.

2. Кислотні необслуговувані (герметичні).

3. Кислотні обслуговуються.

4. Залізо-літієві.

5. Літій-іонні.

Можливий вибір одного із семи режимів заряду акумулятора:

B01 - для герметичних необслуговуваних акумуляторів (напруга абсорбуючого заряду 14,4/28,8В)
B02 - для гелевих акумуляторів (напруга абсорбуючого заряду 14,2/28,4В)
B03 - для обслуговуваних акумуляторів (напруга абсорбуючого заряду 14,6/29,2В)
B04 - для залізо-літієвих акумуляторів (4 банки послідовно)
В05 - для залізо-літієвих акумуляторів (5 банок послідовно)
В06 - для літій-іонних акумуляторів (3 банки послідовно)
В07 - для літій-іонних акумуляторів (4 банки послідовно)

Контролер DY-1024 дозволяє контролювати та самостійно встановлювати:

- напруга на клемах акумулятора;
- напруга заряду, що підтримує;
- Напруга відключення навантаження;
- Напруга відновлення подачі живлення на навантаження (після відключення).
- Режим роботи навантаження.

Опис індикації символів на рідкокристалічному дисплеї:

P1: цифрові опції.
P2: Індикатор заряду. Цей символ вказує на те, що сонячна панель заряджає акумулятор; відсутність відображення цього символу означає, що сонячна панель не може заряджати акумулятор через низьку напругу. Якщо символ блимає, акумулятор повністю заряджений і перебуває в підтримуючому режимі заряду.
P3: Індикація роботи сонячної панелі. Цей символ вказує на те, що підключення панелі сонячних батарей виявлено контролером; відсутність цього символу означає, що не знайдено з'єднання з панеллю сонячних батарей або недостатньо сонячного світла на панелі сонячних батарей.
P4: Індикація 5 поділів рівня заряду батареї.
P5: Індикація розряду. Цей символ вказує, що контролер перебуває у стані видачі струму навантаження, відсутність цього символу вказує на відсутність струму навантаження. Мерехтіння цього символу вказує на пошкодження пристроїв внутрішнього контролю.
P6: індикація навантаження. Цей символ вказує, що контролер перебуває у стані видачі струму навантаження, відсутність цього символу вказує на відсутність струму навантаження. Мерехтіння символу вказує на перевантаження або пошкодження ланцюга навантаження.
P7: А – індикація сили струму; H – Індикація годинника.
Р8: V – Індикація напруги.

Опис функції клавіш контролера DY-1024:

Клавіша циклічного вибору інтерфейсу, цією кнопкою виконується перемикання між сторінками в

циклічної послідовності, як показано на малюнку нижче. Також утримуючи цю клавішу, контролер перейде в режим налаштування параметрів.

Клавіша налаштування параметрів збільшує вибране значення.

Ця клавіша увімкнення вимкнення навантаження в основному інтерфейсі. Вона може виконувати функцію "зменшити" у стані налаштування параметрів.

Вибір режиму роботи навантаження контролера DY-2024

1. Ручне керування навантаженням за допомогою кнопки DOWN.

2. Програмне керування навантаженням за допомогою вбудованого таймера:

[24H] - навантаження включено весь час (24 години на добу);
[1-23H] - навантаження включиться при зниженні освітленості та вимкнеться після закінчення запрограмованого часу роботи;
[0H] - "від заходу сонця до світанку", управління навантаженням по датчику освітленості.
Технічні характеристики контролера DY-1024
