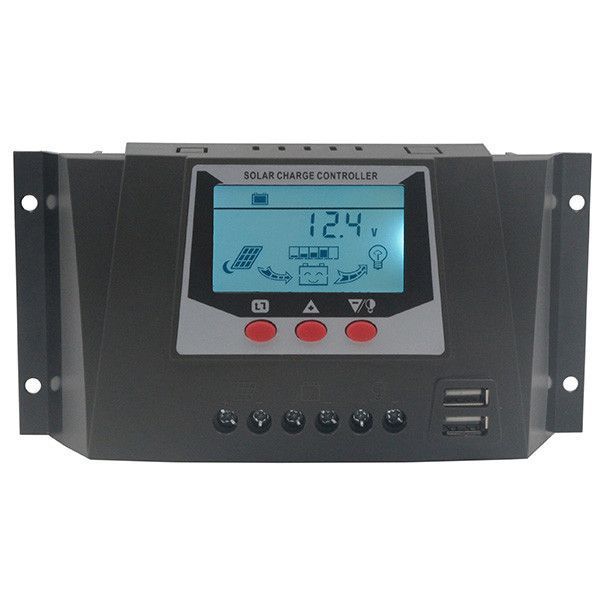

Контролер захищає акумулятор від перезаряду, перерозряду та втрати заряду вночі. Контролер може працювати при напрузі 12/24В. Струм надходить на акумулятор від сонячної батареї і струм споживаний навантаженням не повинні перевищувати 30А.
Особливості продукту
Просте кнопкове керування
Регульовані параметри керування зарядженням та розрядженням
Захист від перевантаження струмом / короткого замикання
Режим навантаження, що змінюється
5V/2A USB
Заряджання та розряджання як свинцево-кислотних, так і літієвих батарей
Інтелектуальний триступінчастий режим заряджання ШІМ
Захист від глибокої розрядки / перенапруги / низької напруги
Захист від зворотного розряду батареї
Захист від переполюсування сонячних панелей / акумулаторів
Додаткові функції контролерів WP30D:
12/24V повністю автоматична ідентифікація
Температурна компенсація напруги
Функція віддаленого моніторингу та зв'язку
РК-екран з функцією підсвічування
Реверсивний режим керування світлом
Підрахунок накопичених ампер-годин
Сонячні контролери можуть працювати з панелі сонячних батарей, коли напруга літієвої батареї становить 0 В
РК-дисплей та кнопки

WP30D Розміри та підключення

1. Спочатку, згідно з діаграмою, з'єднайте позитивний і негативний електроди батареї з контролером, він автоматично визначить напругу батареї.
2. Підключіть сонячні панелі до контролера.
3. Нарешті, підключіть позитивний і негативний електроди навантаження до контролера. Будь ласка, не підключайте з'єднання.
4. При використанні літієвої батареї із захисною схемою встановіть рівень напруги рівним фіксованому значенню. Не встановлюйте акумулятор в автоматичну ідентифікацію. Для запобігання захисту плати літієвої батареї від сонячного входу після запуску контролера необхідно визначити напругу відключення.
5. Напруги холостого ходу сонячних батарей повинні бути меншими, ніж максимально допустима напруга, потрібна літієвою батареєю, щоб запобігти пошкодженню батареї від надмірної напруги.
6. При використанні літієвої батареї струм короткого замикання на сонячній панелі повинен бути меншим за 0,3C (ємність літієвої батареї).
Увага!
При використанні літієвої батареї в умовах нижче 0 ° C літієва батарея повинна бути здатна добре працювати при низькій температурі.
Сонячні контролери не мають функції вирівнювання для літієвої батареї. Таким чином, плата захисту літієвої батареї повинна виконувати функцію вирівнювання напруги.
Будь ласка, суворо дотримуйтесь порядку підключення контролера, інакше це може призвести до пошкодження контролера.
При відключенні контролера від'єднуйте кабелі у зворотному порядку.
Скидання в заводські налаштування за замовчуванням
У кільцевому інтерфейсі позиції 2 натисніть і утримуйте кнопку «Меню», доки символи в пунктирному стовпці не почнуть блимати, а контрольні параметри відновляться до значення за замовчуванням. Контролер автоматично перезапуститься для повторного введення даних контролера.

Различные режимы работы нагрузки
Існує чотири режими керування для навантаження. Вони являють собою звичайний режим (0), режим керування світлом з відкладеним включенням та вимкненням (1), режим керування світлом (2), режим керування черговим освітленням. Тривалість затримки може становити 1-24 години.
Нижче наведено робочі інструкції для кожного режиму:
| Режим нагрузки |
событие |
||
| стемнело | запрограммированное время | рассвет | |
| 24Н обычный режим | - | - | - |
| 1~23Н управление светом и отложенный режим | нагрузка включена | нагрузка выклычена | нагрузка выклычена |
| 0Н ч режим управления освещением | нагрузка включена | - | нагрузка выклычена |
| СН реверсный режим управления дежурным освещением | нагрузка выклычена | - | нагрузка включена |
WP30D Экранные настройки
WP30D Коды ошибок и решения
| Код ошибки | Описание ошибки | Метод решения |
| Е01 | Низкое напряжение аккумуляторов, нагрузка отключена | Зарядить или заменить на новый аккумулятор |
| Е02 | Перегрузка, нагрузка отключена | Уменьшите нагрузку, а затем использовать минус кнопки для включения нагрузки или нагрузка будет автоматически включается через 2 минуты |
| Е03 | Короткое замыкание в нагрузке, нагрузка отключена | Устранить короткое замыкание в нагрузке, затем используйте кнопку Minus для включения нагрузки. |
| Е04 | Повышенное напряжение аккумулятора, нагрузка отключена | Проверьте подключение аккумулятора, возможно емкость аккумулятора слишком мала, проверьте наличие другого зарядного устройства, подключенного к батарее. |
| Е05 | Повышенный ток солнечных панелей, зарядка отключена | Убедитесь, что питание солнечной панели превысило допустимую мощность, уменьшите количество панелей, а затем контроллер начнет автоматически заряжать аккумуляторы через 2 минуты. |
Технічні характеристики
Рівень зарядного струму – до 30 А
Напруга сонячного поля – до 50 В
Керування режимом заряджання
| Свинцово-кислотные батареи | 3-ступенчатый заряд (объемный, абсорбционный и плавающий) | |||||
| Тип батареи | Герметичная | Гелевая | Заливная | Пользовательский тип 1 | ||
| Плавающее напряжение | 13,8 В | 13,8 В | 13,8 В | 9-15 В | ||
| Абсорбционное напряжение | 14,4 В | 14,0 В | 14,6 В | 9-15 В | ||
| Время абсорбции | 2 часа | |||||
| Напряжение возобновления абсорбции | 12,6 В | |||||
| Предельное напряжение зарядки | 15,5 В | |||||
| Температурная компенсация | -4 мВ/элемент/градус | |||||
| Литиевые батареи | 3-ступенчатая зарядка (объемный заряд, заряд постоянного напряжения, стоп-заряд) | |||||
| Тип батареи | 3,7*3 | 3,7*4 | 3,2*4 | 3,2*5 | Пользовательский тип 2 | |
| Постоянное напряжение | 12,6 В | 16,8 В | 14,4 В | 18,0 В | 9-17 В | |
| Постоянный ток | 2 А, 0,1-30 А настраиваемый | |||||
| Восстановительный заряд | 12,0 В | 16,0 В | 13,6 В | 17 В | 9-17 В | |
Управление режимом разрядки
| Тип батареи | свинцово-кислотная | Литиевая | ||||
| 3,7*3 | 3,7*4 | 3,2*4 | 3,2*5 | Пользовательская | ||
| Защита низкого напряжения | 10,7, 9-15 В | 9,9 В | 13,2 В | 11,2 В | 14,0 В | 9-17 В |
| Восстановление низкого напряжения | 12,6, 9-15 В | 11,1 В | 14,8 В | 12,8 В | 16,0 В | 9-17 В |
| Защита от перезаряда | 16,0 В | 18,5 В | ||||
| Отключение заряда | 15,5 В | 18,0 В | ||||
| USB | 5 В, 2 А | |||||
Уровень напряжения для определения типа батарей
| Напряжение системы | Свинцово-кислотные | Литиевые | ||||
| 3,7*3 | 3,7*4 | 3,2*4 | 3,2*5 | Пользовательский | ||
| 12 В | ≤17 В | ≤14,6 В | ≤18,8 В | ≤16,4 В | ≤20,0 В | ≤16,4 В |
| 24 В | ≤30 В | ≤26,2 В | ≤34,6 В | ≤29,8 В | ≤37,0 В | ≤29,8 В |
Механические и температурные параметры
| Максимальное сечение проводов | 16/25 мм2 |
| Рабочая температура | -20 °С ... +50 °С |
| Температура хранения | -30 °С ... +70 °С |
| Допустимая влажность | 10% ... 90 %, без конденсации |
| Габаритные размеры | WP30D : 187*98*50 мм |
| WP60D : 202*132*61 мм | |
| Вес | WP30D : 370 г |
| WP60D : 730 г | |
| Класс защиты | IP30 |
Вищезазначені параметри застосовні до системи 12V як приклад, якщо система 24V, значення параметра напруги має бути
